Zacharia的装修日记(七)--开始做水电<4946>字节
我们家的小窝从昨天开始做水电了。
房子虽然是十几年前的装修，但水电的布局还不算太差。所以我们的水电工程，主要任务是把旧的水管，电线和面板换成新的。当然，也有一些局部的改动，比如浴缸的龙头位置低，现在的淋浴龙头会安得高一些。还有一些插座，有线电视插座等的小改动。
所以，我们家的水电工程不算太复杂。水的方面就是把旧水管拆掉换成新的，另外从厨房引一条水管到阳台供拖把池；电的方面基本上利用了原有的所有线管，把新的电线穿进旧线管就完成了大部分，再引一些线到新的位置安装插座或双控开关。
好了，还是上图吧，图片看得更直观：
装修队提供的电线。其中1.5平的ZR-BV一卷；1.5平的ZR-BVV三卷；2.5平的ZR-BVV两卷；4平的ZR-BVV一卷。
由于我们家水电是给装修队包工包料的，之前一直对电线没怎么了解。现在看到实物了，把一些基础知识和大家分享一下：
BV--铜芯聚氯乙烯绝缘电线
BVR--铜芯聚氯乙烯绝缘软电线
BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线
BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线
BV-105--铜芯耐热105度聚氯乙烯绝缘电线
ZR-BV 铜芯阻燃型聚氯乙烯绝缘电线
ZR-BVR 铜芯阻燃型聚氯乙烯绝缘软电线
ZR-BVV 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆
其中家装主要运用的电线是BV/BVV/ZR-BV/ZR-BVV这几种。简单地说，型号为BV的电线铜芯外面只有一层绝缘层，有电工师傅叫“单皮线”；型号为BVV的电线铜芯外面除了绝缘层外还有一层护套，有电工师傅叫“双皮线”。而型号前面的ZR则表示“阻燃/难燃”，即这种电线的绝缘层和护套不太容易着火。听百安居的MM讲一般家装用普通的BVV电线就可以了。当然，ZR的电线会更好一点。
TX们常用的庆丰电线，据说正宗的也有两种：一种是“国标”产品，据说是庆丰本厂生产，ZR系列的标准编号是Q/（GB）FDX9-2004；一种是“非标”产品，据说由庆丰厂委托的工厂生产，ZR系列的标准编号为Q/（BJ）FDX9-2004。我们家水电安装的价格较低，当然只能用“非标”电线啦！
PVC电线管和PPR水管，都是联塑的。白色的是电线管，灰色的是水管。水管还分为两种，管身有绿线的是冷水管，管身有红线的是热水管。据观察，热水管的管壁厚度至少是冷水管的2倍。
黄蜡管，用于走不容易开槽位置的电线。

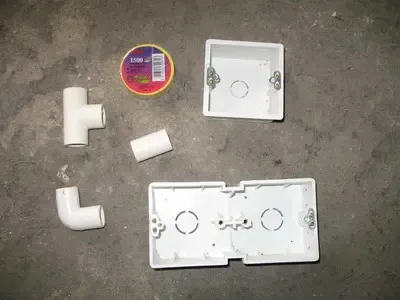

电线管的配件，绝缘胶布及暗盒。
水管的配件及生料带。怎么感觉上面这些象小孩子的积木一样。
电箱及漏电保护开关。电箱品牌是“荣业”；漏电保护开关的品牌为“珠江”电器。
以前的装修在房间门附近都设置了空调插座的开关。我们觉得实在没必要，就可以直接在这里把两头的线接起来了。
总电箱位置的电线，看似很复杂。

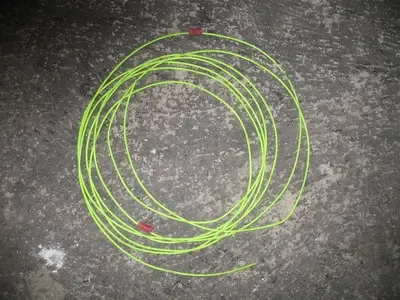

新TX们看看这是啥？这可不是电线哦，而是用来从旧管中穿新电线的工具。先把这种线从一个暗盒穿到另外一个暗盒，再在这根线的一端拴住准备入管的电线，然后在这根线的另一端拉呀拉，直到电线出现在另外一头的暗盒。这个工作是在抽空管中的旧电线以后进行的，似乎比直接利用旧电线拉新电线要容易一些。所以在我家拉电线的进程中，始终没有出现十二狼家拔河的精彩画面，些许有点遗憾哈。

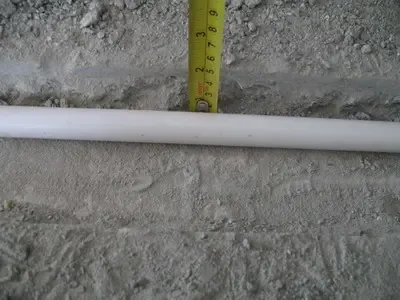

由于我们要从厨房引一条水管到阳台上安装拖把池，所以要在客厅的地板上开槽。本来计划开在墙角的，不过师傅打过之后，发现墙角的灰泥层不够厚度，放不下水管；而客厅边的墙又是外墙，打不动也不能打。后来只好在客厅中间开一条槽过去，不仅要放水管，还要放电线管。地板上的灰泥层很硬，真是辛苦水电师傅开这个槽了。

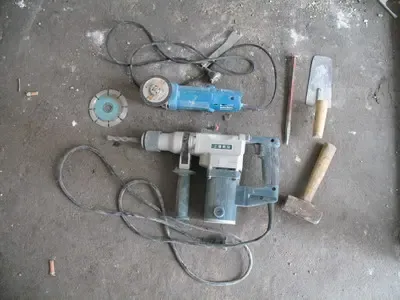

师傅用来开线槽的武器汇总。
装修队已经买好了德高防水涂料。所有的TX都说防水很重要，看来我也得提前多做做功课啦。
此主题相关图片如下：
房子虽然是十几年前的装修，但水电的布局还不算太差。所以我们的水电工程，主要任务是把旧的水管，电线和面板换成新的。当然，也有一些局部的改动，比如浴缸的龙头位置低，现在的淋浴龙头会安得高一些。还有一些插座，有线电视插座等的小改动。
所以，我们家的水电工程不算太复杂。水的方面就是把旧水管拆掉换成新的，另外从厨房引一条水管到阳台供拖把池；电的方面基本上利用了原有的所有线管，把新的电线穿进旧线管就完成了大部分，再引一些线到新的位置安装插座或双控开关。
好了，还是上图吧，图片看得更直观：
装修队提供的电线。其中1.5平的ZR-BV一卷；1.5平的ZR-BVV三卷；2.5平的ZR-BVV两卷；4平的ZR-BVV一卷。
由于我们家水电是给装修队包工包料的，之前一直对电线没怎么了解。现在看到实物了，把一些基础知识和大家分享一下：
BV--铜芯聚氯乙烯绝缘电线
BVR--铜芯聚氯乙烯绝缘软电线
BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线
BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线
BV-105--铜芯耐热105度聚氯乙烯绝缘电线
ZR-BV 铜芯阻燃型聚氯乙烯绝缘电线
ZR-BVR 铜芯阻燃型聚氯乙烯绝缘软电线
ZR-BVV 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆
其中家装主要运用的电线是BV/BVV/ZR-BV/ZR-BVV这几种。简单地说，型号为BV的电线铜芯外面只有一层绝缘层，有电工师傅叫“单皮线”；型号为BVV的电线铜芯外面除了绝缘层外还有一层护套，有电工师傅叫“双皮线”。而型号前面的ZR则表示“阻燃/难燃”，即这种电线的绝缘层和护套不太容易着火。听百安居的MM讲一般家装用普通的BVV电线就可以了。当然，ZR的电线会更好一点。
TX们常用的庆丰电线，据说正宗的也有两种：一种是“国标”产品，据说是庆丰本厂生产，ZR系列的标准编号是Q/（GB）FDX9-2004；一种是“非标”产品，据说由庆丰厂委托的工厂生产，ZR系列的标准编号为Q/（BJ）FDX9-2004。我们家水电安装的价格较低，当然只能用“非标”电线啦！
PVC电线管和PPR水管，都是联塑的。白色的是电线管，灰色的是水管。水管还分为两种，管身有绿线的是冷水管，管身有红线的是热水管。据观察，热水管的管壁厚度至少是冷水管的2倍。
黄蜡管，用于走不容易开槽位置的电线。
电线管的配件，绝缘胶布及暗盒。
水管的配件及生料带。怎么感觉上面这些象小孩子的积木一样。
电箱及漏电保护开关。电箱品牌是“荣业”；漏电保护开关的品牌为“珠江”电器。
以前的装修在房间门附近都设置了空调插座的开关。我们觉得实在没必要，就可以直接在这里把两头的线接起来了。
总电箱位置的电线，看似很复杂。
新TX们看看这是啥？这可不是电线哦，而是用来从旧管中穿新电线的工具。先把这种线从一个暗盒穿到另外一个暗盒，再在这根线的一端拴住准备入管的电线，然后在这根线的另一端拉呀拉，直到电线出现在另外一头的暗盒。这个工作是在抽空管中的旧电线以后进行的，似乎比直接利用旧电线拉新电线要容易一些。所以在我家拉电线的进程中，始终没有出现十二狼家拔河的精彩画面，些许有点遗憾哈。
由于我们要从厨房引一条水管到阳台上安装拖把池，所以要在客厅的地板上开槽。本来计划开在墙角的，不过师傅打过之后，发现墙角的灰泥层不够厚度，放不下水管；而客厅边的墙又是外墙，打不动也不能打。后来只好在客厅中间开一条槽过去，不仅要放水管，还要放电线管。地板上的灰泥层很硬，真是辛苦水电师傅开这个槽了。
师傅用来开线槽的武器汇总。
装修队已经买好了德高防水涂料。所有的TX都说防水很重要，看来我也得提前多做做功课啦。
此主题相关图片如下：
